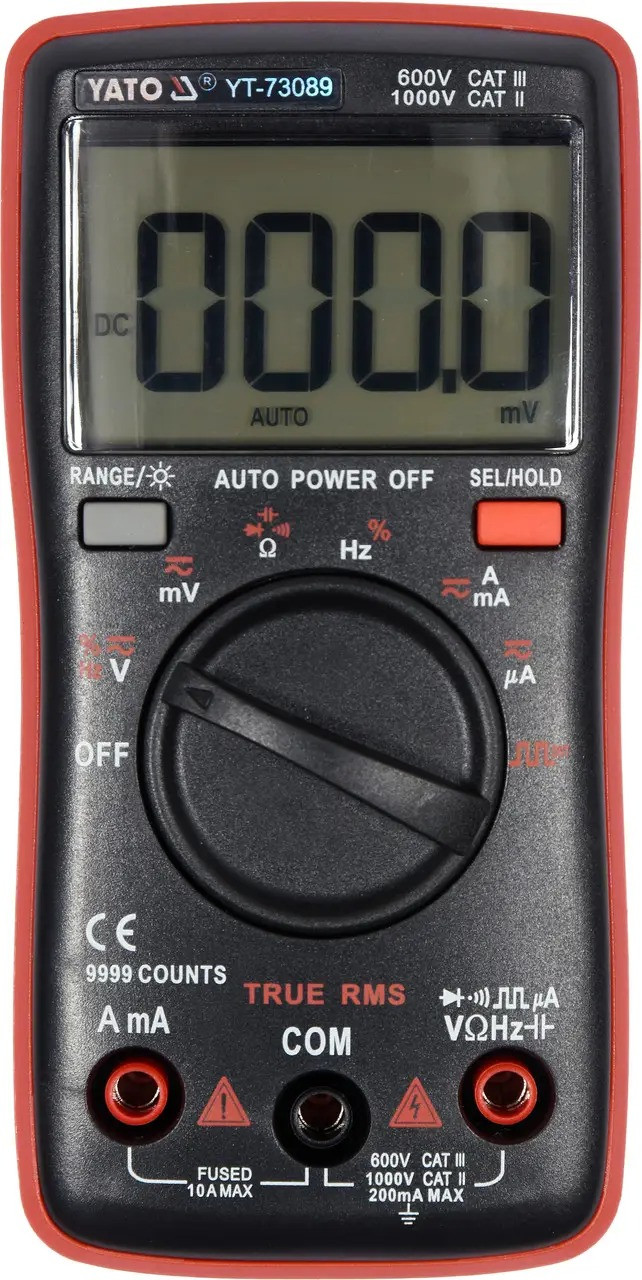

Цифровий мультиметр із РК-дисплеєм YATO YT-73089 Польща

Вимірювач струму YATO YT-73089

Універсальний вимірювач YT-73089 з функцією TRUE RMS та автоматичним діапазоном для кожного виміру. Він дозволяє виконувати базові та розширені вимірювання електричних величин. Популярний корпус, невеликі розміри та великий дисплей з підсвічуванням поєднують високу мобільність із комфортною роботою. Швидкість, точність та повторюваність показань мультиметра обумовлені сучасним дизайном плати управління та високоякісними вимірювальними щупами, розмір та точність яких оцінять як любителі, так і професійні спеціалісти з обслуговування. Генератор прямокутних сигналів допоможе, наприклад, у діагностиці навушників або гучномовців, а спеціальне налаштування вимірювання струму в мікроамперах дозволить вам тестувати різні типи датчиків, наприклад датчики полум'я в пристроях HVAC.

РК-дисплей, максимальний результат: 9999.
Вимірювання частоти: 0-9,999MHz.
Акустичний сигнал у ланцюзі перевірка цілісності ланцюга на опір нижче 50 Ом.
Вимірювальні щупи довжиною 14,5 см у комплекті.
Довжина кабелю із зондами: 97 см.
Діаметр дроту з ізоляцією: 3,5 мм.
Корпус із АБС-пластику.
Живлення: дві батареї 1,5 В (AAA).
особливості:

Підсвічування екрану.
Можливість окремо включити перевірку діодів та цілісності ланцюга.
Конструкція із захистом від перевантаження.
Автоматичне відключення лічильника через 15 хвилин бездіяльності.
Можливість вимкнення режиму автоматичного вимкнення пристрою.
Індикатор низького заряду батареї.
Основні виміри:

Вимірювання змінної напруги: A.C. 0-750, TRUE RMS.
Вимір постійної напруги: D.C. 0-999,9 Ст.
Вимірювання змінного струму: A.C. 0-9,999A, TRUE RMS.
Вимір постійного струму: D.C. 0-9,999A.
Вимір опору: 0-9,999 МОм.
Перевірка діодів: IF 5mA, UR 3V.
Перевірка цілісності: 0-50 Ом.
Додаткові виміри:

Вимір ємності конденсатора: 0-9,999 мФ.
Вимірювання частоти: 0-9,999 МГц.
Вимір коефіцієнта заповнення: 1-99%.
Генератор прямокутних сигналів: 15 передустановок від 50 до 5000 Гц.
Точність виміру:

Приклад визначення точності виміру змінної напруги. Розрахунок за результат виміру: 235В

Точність вимірювання вимірювачем YT-73096 для цього діапазону становить: ± (1,0% + 3), роздільна здатність 0,1В.
Розрахунок похибки вимірювання за формулою: (Результат вимірювання x 1,0%) + 3-кратна роздільна здатність.
Розрахунки: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 Ст.
Фактичний результат з урахуванням похибки виміру для показання 235В = 235 ± 2,65В.

Результат з урахуванням похибки виміру для індикації виміру постійної напруги: 12В = 12 ± 0,09В.
Результат з урахуванням похибки виміру для індикації сили змінного струму: 8А = 8 ± 0,15А.
Таблицю з роздільною здатністю та точністю для цього вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

TRUE RMS - вимірювач з цією функцією обчислює дійсне ефективне значення змінної напруги та струму як для синусоїдальних, так і для несинусоїдальних сигналів. Пристрій спочатку вимірює реальне значення синусоїдальної хвилі через кілька інтервалів часу → потім зводить результати вимірювань у квадрат → підсумовує їх → обчислює середнє → і, нарешті, з середнього результату корінь. Результатом вимірювання є дійсне ефективне значення змінної напруги/струму навіть для деформованої синусоїди або прямокутної хвилі.
Генератор сигналів - встановивши ручку для генерації сигналу, вимірювач генеруватиме прямокутну хвилю з частотою від 50 до 5000 Гц. Сигнал можна використовувати, наприклад, для діагностики динаміків.
AUTO – автоматичне регулювання діапазону вимірювання. Якщо ви вимірюєте невідомі значення за допомогою ручного маховика, виконуйте вимірювання послідовно від найбільшого діапазону до діапазону, що дає найточніший результат - інакше ви ризикуєте пошкодити пристрій. Однак у разі мультиметра з функцією AUTO достатньо провести один вимір і вимірник автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається у режимі AUTO.
RANGE – ручна зміна діапазону вимірювання. Корисна функція під час перевірки багатьох однакових компонентів з відомим значенням, наприклад, серії резисторів. Ручне встановлення діапазону значно скоротить час таких вимірів.
SEL - зміна режиму вимірювання, наприклад, вимірювання змінної напруги на постійне.
DATA HOLD – збереження поточного виміряного значення на дисплеї.
